— ÉTUDE DE CAS — VISUALISATION PRODUIT INDUSTRIELLE
Motoréducteur industriel — de la CAO au rendu photoréaliste

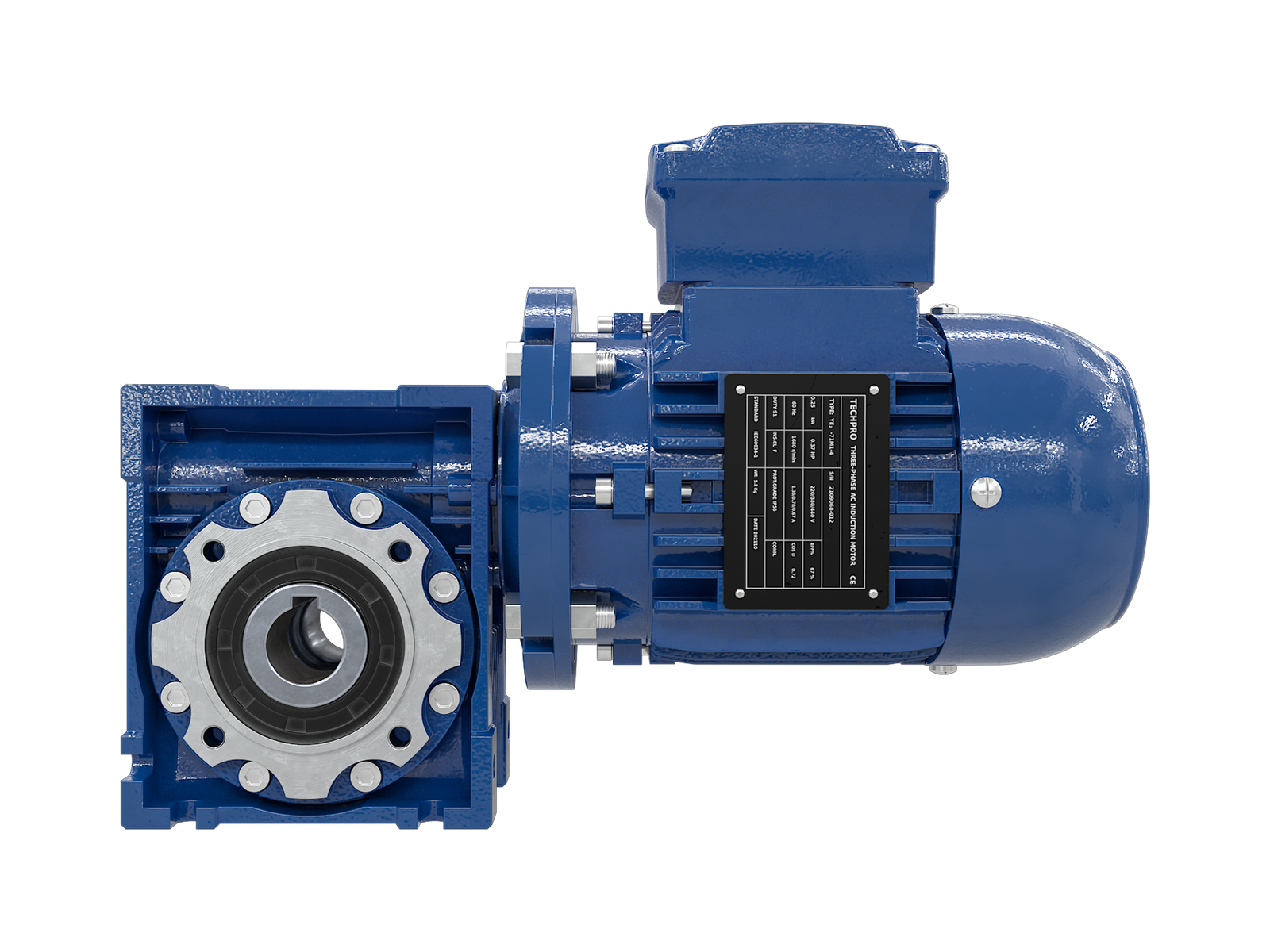

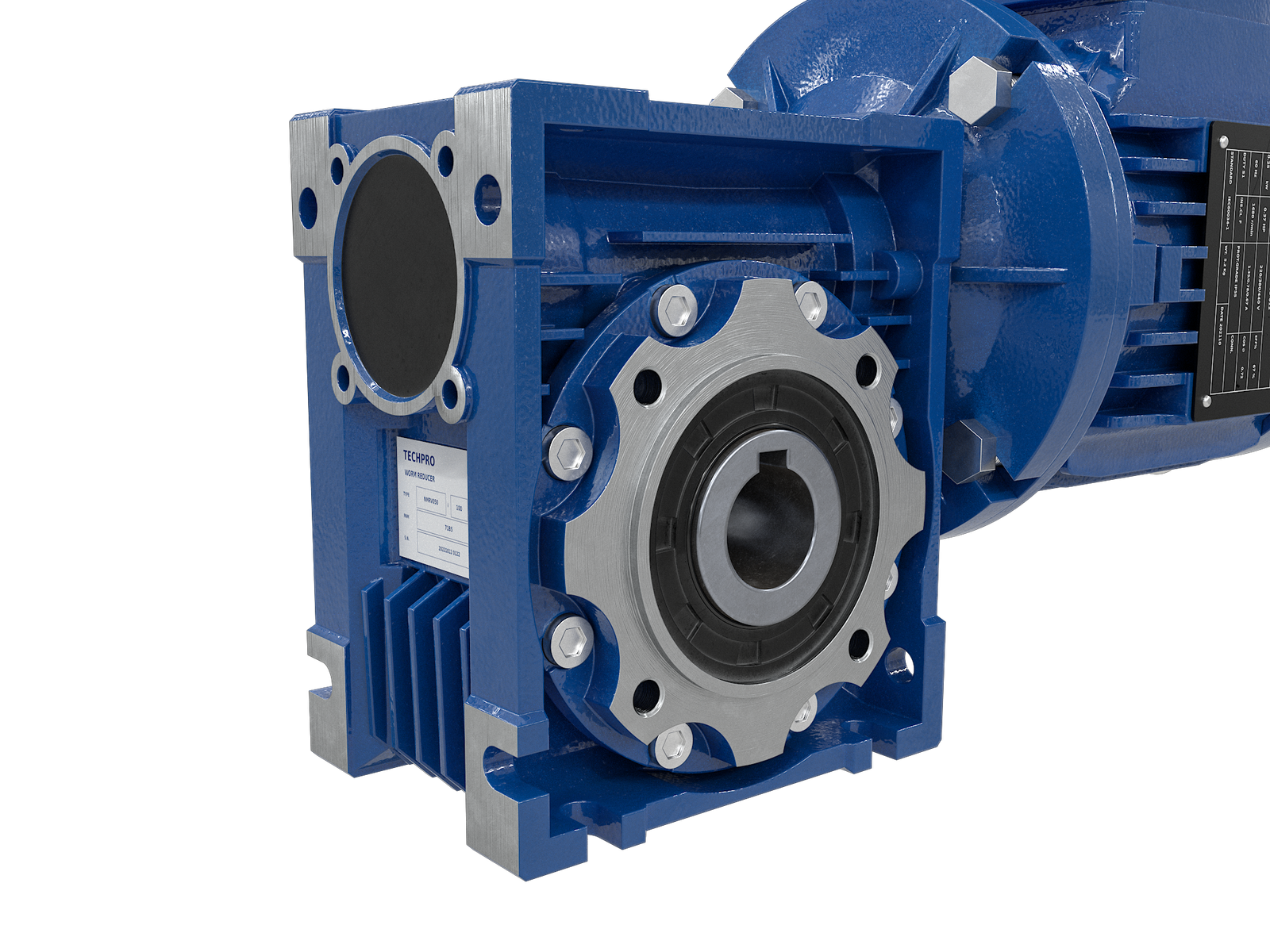

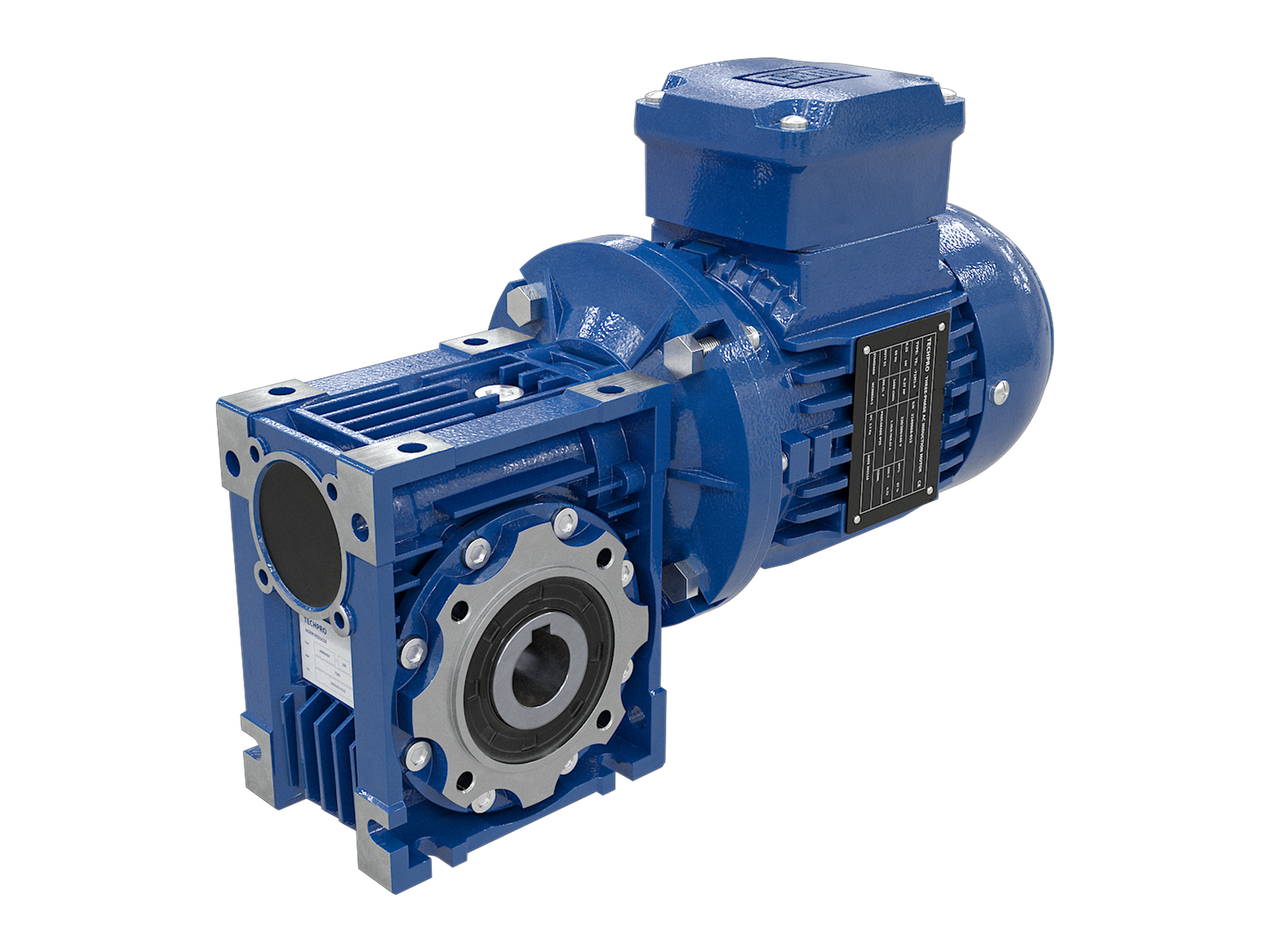

Visualisation 3D photoréaliste d’un motoréducteur à roue et vis sans fin
destinée à valoriser le produit sur des catalogues, fiches techniques et supports commerciaux.
CLIENT
Fabricant d’équipements industriels
LIVRABLES
5 Rendu, 1 rendu 360°
OUTILS
3ds Max, V-Ray, Photoshop
DURÉE
1 Semaines
01.
Le brief
CONTEXTE
Un fabricant de motoréducteurs souhaitait des visuels haute-fidélité pour son catalogue produit en ligne et ses fiches techniques commerciales, en remplacement de photos studio coûteuses et difficiles à mettre à jour à chaque variante.
L’enjeu : représenter fidèlement l’assemblage moteur + réducteur à partir du fichier CAO fournisseur, tout en donnant une lecture claire de son fonctionnement interne pour les équipes commerciales et techniques.
02.
Les vues

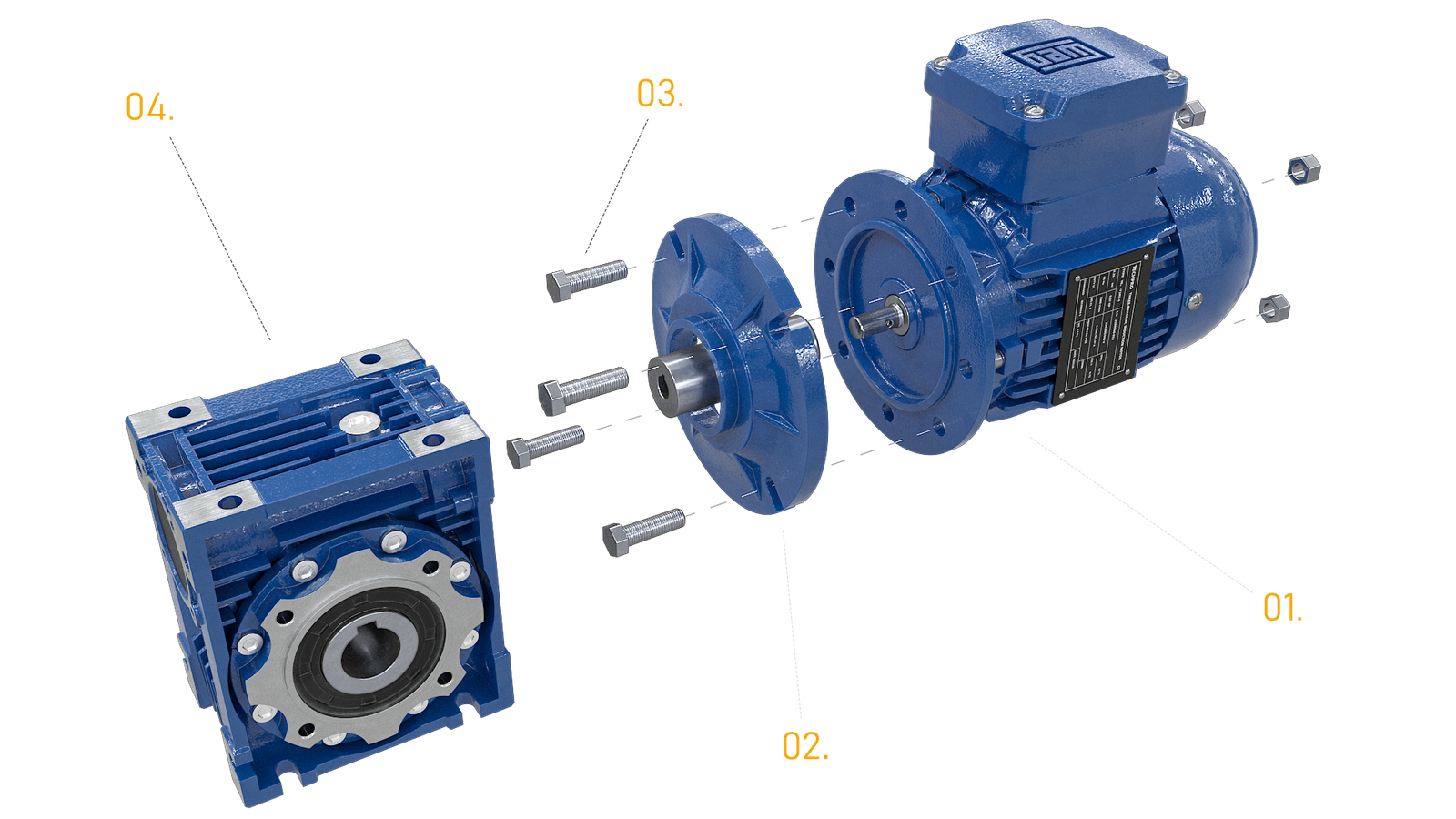

— VUE ÉCLATÉE
Comprendre l'assemblage en un coup d'œil
Séparation du bloc moteur et du bloc réducteur au niveau de leur bride de jonction, avec la boulonnerie de fixation et l’accouplement d’arbre mis en évidence entre les deux sous-ensembles
Images destinée à valoriser le produit sur des catalogues, fiches techniques et supports commerciaux.
01. Moteur électrique — Carcasse aluminium, ailettes de refroidissement
02. Accouplement d’arbre — Liaison moteur/réducteur
03. Boulonnerie de bride — Fixation entre les deux sous-ensembles
04. Bloc réducteur — Boîtier roue et vis sans fin
03.
La Méthode
01 / CAO
Nettoyage du fichier
Import du modèle fourni, correction des éventuels défauts de géométrie et optimisation du modèle 3D afin de garantir une base fiable pour la production des visuels.
02 / SHADING
Reconstruction des matériaux
Création des textures du motoréducteur, incluant la peinture industrielle, l’aluminium brossé, l’acier poli et les plaques signalétiques, afin d’obtenir un rendu fidèle au produit réel.
03 / LIGHTS
Éclairage studio
Un éclairage studio soigneusement travaillé pour mettre en valeur les volumes, les matériaux et garantir une parfaite lisibilité des formes.
04 / RENDERING
Rendu & Post-production
Calcul des images finales et ajustements en post-production pour obtenir des visuels photoréalistes destinés aux catalogues, fiches techniques et supports commerciaux.
04.
Les Applications concrètes
Catalogues produits
Remplace la photo studio, mise à jour facile à chaque variante ou finition.
Fiches techniques
Vues éclatées et coupes pour la documentation commerciale et technique.
Configurateurs en ligne
Base réutilisable pour un configurateur 3D produit (variantes, finitions).
